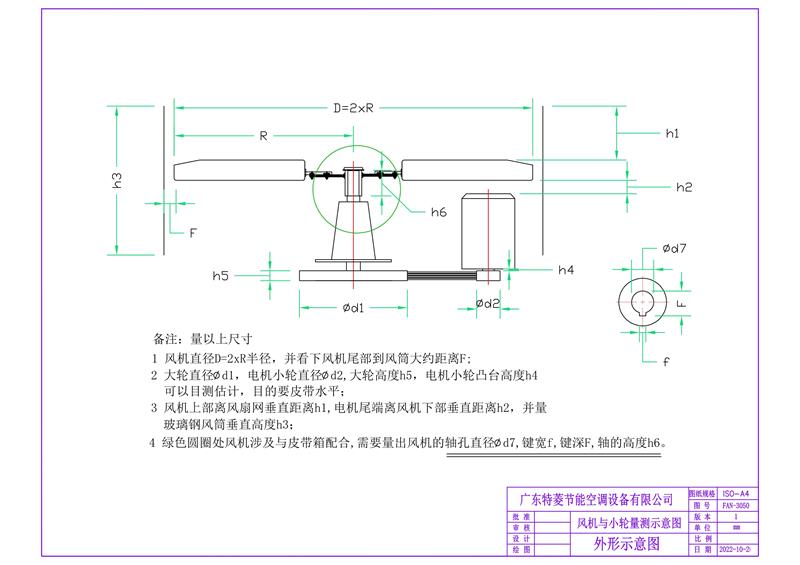

備注:量以上冷卻塔風機尺寸

1、風機直徑D=2xR半徑,并看下風機尾部到風筒大約距離F;

2、大輪直徑必d1,電機小輪直徑必d2,大輪高度h5,電機小輪凸臺高度h4,可以目測估計,目的要皮帶水平;

3、風機上部離風扇網垂直距離h1,電機尾端離風機下部垂直距離h2,并量玻璃鋼風筒垂直高度h3;

4、綠色圓圈處風機涉及與皮帶箱配合,需要量出風機的軸孔直徑必d7,鍵寬f,鍵深F,軸的高度h6 。
